ArgoUML是一款小巧、免费且实用性强的UML建模工具,属于开源软件。该软件采用Java编写,因此支持所有安装了JRE(Java运行环境)的平台,能够快速绘制各类UML图,操作便捷,非常适合需要在Mac端使用UML建模工具的用户尝试。

ArgoUML for Mac版安装流程简单,具体步骤如下:
下载完成后,解压压缩包【argouml.zip】;
将解压后得到的【ArgoUML.app】文件,拖拽至Finder中的【应用程序】文件夹;
拖拽完成即安装成功,可直接启动软件使用。
安装注意事项
该软件并非App Store原生版本,部分Mac系统用户可能会遇到安装或启动失败的情况。若出现【app已损坏,无法启动。你应该将它移到废纸篓。】的提示,请按以下步骤操作:
方法一:通过安全性与隐私设置解决
打开系统偏好设置,找到并选择【安全性与隐私】;
点击窗口右下角的锁状图标,输入电脑密码解除锁定;
在【允许从以下位置下载的应用】选项中,选择最下方的【任何来源】;
重新启动ArgoUML程序即可。
方法二:若未找到【允许从以下位置下载的应用】选项
复制以下代码:sudo spctl --master-disable;
打开【应用程序】-【实用工具】,找到【终端.app】并启动,将复制的代码粘贴至终端,按回车键运行;
重新启动ArgoUML程序即可。
1、运行软件,在软件右侧绘制区域内新建一个类,并为类添加属性和方法;

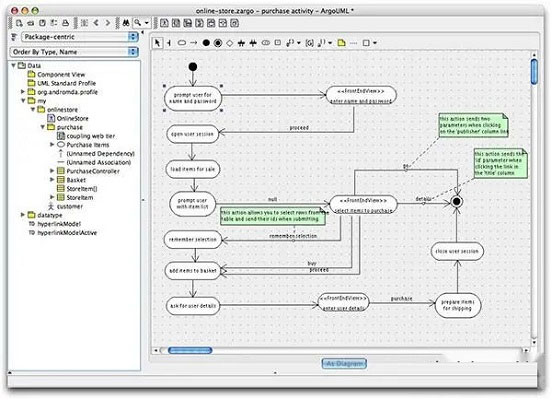

2、如图所示,添加完类的属性和方法后我们可以在左侧的工程树中看到刚刚添加的属性和方法;
3、之后我们点击生成相应的属性和方法,在属性区中会有对应的变化;
4、为之前建立的类模型添加子类和父类;
5、最后在左侧视图树中点击需要生成代码的类,右下角属性中点击“源”之后便可以看到生成的代码形式了;

便捷安装方式:支持通过Java Web Start从ArgoUML官方网站轻松完成安装,操作简单高效。
标准UML元模型:完全符合OMG(对象管理组织)针对UML 1.4的标准;核心模型存储库是Java元数据接口(JMI)的实现,直接支持MOF(元对象设施),并采用OMG提供的UML 1.4规范机器可读版本。
全面UML图表支持:采用GEF(UCI图表编辑框架),可便捷编辑各类UML图表,满足不同建模需求。
XMI格式支持:XMI是UML工具之间基于XML的标准交换格式,ArgoUML将其作为默认保存机制,确保与其他UML工具的无缝互换,严格遵循开放标准;同时支持将模型导出为XMI格式。
多格式图表导出:可将绘制的UML图保存为GIF、PNG、PostScript、Encapsulated PS、PGML、SVG等多种格式,适配不同使用场景(如文档插入、打印等)。
丰富附加功能:包含先进的图表编辑与缩放功能、OCL(对象约束语言)支持、正向工程、反向工程(可导入Jar/类文件)、认知支持、行动中的反思等,提升建模效率与专业性。
UML(统一建模语言)是企业可视化各类设计系统的重要工具,由一系列语义、符号和图表组成,多用于软件开发领域,但语言本身较为复杂,多数支持UML的工具要求使用者具备一定的技术基础。
ArgoUML的核心特色的是简化UML建模流程,降低使用门槛,帮助软件开发人员及企业快速创建基于UML的开发计划。它具备独特的功能设计,可支持决策制定、简化建模过程,同时兼容OCL、SVG、XMI等多种标准,且能在所有Java平台上运行,兼容性极强。
需要注意的是,作为开源免费软件,ArgoUML也存在一定局限性:目前仅支持UML 1.4,暂不兼容UML 2.0;此外,部分基础功能(如复制粘贴、部分菜单选项及按钮)可能存在缺失或无法正常使用的情况。但总体而言,其完善的建模结构提供了可靠的认知支持,仍是企业及个人进行UML设计的优质选择。
